تعمیر درایو آسانسور KONE

تعمیر درایو آسانسور KONE

در حوزه جابجایی عمودی و سیستم‌های بالابر و آسانسور، درایوهای فرکانس متغیر نقش حیاتی در ایمنی و عملکرد سیستم ایفا می‌کنند. برند کانه که به عنوان یکی از پیشروترین شرکت‌های جهان در زمینه آسانسور و پله برقی شناخته می‌شود، از درایوهای بسیار پیشرفته و حساس برای کنترل حرکت استفاده می‌کند. این درایوها برخلاف درایوهای معمولی صنعتی، باید با استانداردهای بسیار سخت‌گیرانه ایمنی مطابقت داشته باشند، زیرا کوچکترین خطای عملکردی در سیستم‌های بالابر می‌تواند پیامدهای جبران‌ناپذیری داشته باشد. درایوهای کانه با تمرکز بر کنترل دقیق گشتاور، حرکت نرم شروع و توقف و مدیریت دقیق انرژی در فرآیند ترمز، طراحی شده‌اند. با این حال، به دلیل کارکرد مداوم در محیط‌هایی که تغییرات دمایی، گرد و غبار و نوسانات الکتریکی در آن‌ها شایع است، این درایوها در معرض خرابی‌های احتمالی قرار می‌گیرند.

اگر درایو KONE آسانسور شما نیاز به تعمیر دارد همین حالا کلیک کنید



بررسی ساختار الکترونیکی و چالش‌های عملکردی در درایو های KONE

درایوهای کانه از نظر ساختاری با درایوهای صنعتی عمومی تفاوت‌های بنیادینی دارند. این تجهیزات از نظر کنترل حرکت، از الگوریتم‌های پیچیده کنترل برداری (Vector Control) استفاده می‌کنند تا بتوانند وزن متغیر کابین را در لحظه محاسبه کرده و گشتاور لازم را برای حرکت پایدار فراهم کنند.

بخش اول: واحد تغذیه و یکسوساز

این بخش وظیفه تبدیل برق شبکه به ولتاژ DC پایدار را بر عهده دارد. در درایوهای کانه، این بخش باید بتواند در برابر شوک‌های ولتاژ ناشی از ترمز کردن سیستم‌های بالابر مقاومت کند. استفاده از خازن‌های با کیفیت بالا برای صاف کردن ولتاژ در این درایوها بسیار حیاتی است. خرابی در این بخش معمولاً ناشی از پیری خازن‌ها یا آسیب دیدن دیودهای پل بر اثر نوسانات شدید شبکه است.

بخش دوم: ماژول اینورتر و سیستم سوئیچینگ

این بخش قلب تپنده درایو است که وظیفه تولید ولتاژ AC با فرکانس متغیر را بر عهده دارد. در درایوهای کانه، دقت در زمان‌بندی پالس‌های گیت بسیار حیاتی است. کوچکترین انحراف در زمان سوئیچینگ می‌تواند باعث ایجاد حرارت زیاد در ماژول‌های IGBT شود. خرابی این بخش معمولاً به صورت اتصال کوتاه یا آسیب‌های ناشی از نویزهای الکترومغناطیسی رخ می‌دهد.

بخش سوم: واحد پردازش مرکزی و مدیریت ایمنی

این بخش شامل میکروکنترلرهای پیشرفته است که وظیفه نظارت بر تمام پارامترهای سیستم، از جمله سرعت، موقعیت و جریان را بر عهده دارند. همچنین، بخش‌های حفاظتی و منطق ایمنی (Safety Logic) در این لایه قرار دارند که وظیفه قطع سریع جریان در صورت بروز هرگونه ناهماهنگی را دارند. خرابی در این بخش بسیار حساس است، زیرا می‌تواند باعث از کار افتادن قابلیت‌های ایمنی درایو شود.


بخش چهارم: مدارات درایور گیت و سیستم‌های کنترلی کم‌ولتاژ

این مدارات وظیفه مدیریت سیگنال‌های کنترل برای تحریک IGBTها را بر عهده دارند. حساسیت بالای این مدارات نسبت به نویز و رطوبت، یکی از عوامل اصلی خرابی‌های برگشتی در این درایوهاست.



جدول تحلیل خطاها و راهکارهای تعمیر در درایو های KONE

کد خطا

ماهیت خطا

علت فنی احتمالی

اقدام اصلاحی مورد نیاز

Err 01

خطای جریان بیش از حد

اتصال کوتاه در موتور یا کابل، بار مکانیکی بیش از حد، خرابی IGBT

تست عایق موتور و کابل، بررسی سلامت ماژول‌های قدرت

Err 02

خطای ولتاژ بیش از حد

ولتاژ ورودی بالا، خرابی مقاومت ترمز، مشکل در سیستم ترمز الکتریکی

بررسی ولتاژ شبکه، تست سلامت مدار ترمز و خازن‌ها

Err 03

خطای ولتاژ پایین

افت ولتاژ شبکه، خرابی خازن‌های باس DC، اتصال ضعیف فازها

تست ولتاژ ورودی و بررسی ظرفیت خازن‌های اصلی

Err 04

خطای دمای بیش از حد

خرابی فن خنک‌کننده، گرفتگی مسیر هوا، افزایش دمای محیط

تعویض فن یا تمیز کردن سیستم تهویه درایو

Err 05

خطای ارتباطی

نویز در خطوط داده، خرابی ماژول ارتباطی، تنظیمات اشتباه پارامترها

بررسی شیلد کابل‌ها و تست سلامت برد کنترل

Err 06

خطای موتور (Stall)

قفل شدن مکانیکی سیستم بالابر، خطای انکودر، تنظیم نادرست پارامترها

بررسی مکانیسم‌های مکانیکی و کالیبراسیون انکودر

Err 07

خطای ایمنی (Safety)

قطع شدن مدار ایمنی، خرابی کنتاکتورها، نقص در منطق کنترلی

تست مدارات ایمنی و بررسی سلامت بخش‌های حفاظتی

روش‌های تخصصی عیب‌یابی و پروتکل‌های تعمیر

عیب‌یابی درایوهای کانه فراتر از یک تست ساده است و نیاز به رویکردی سیستماتیک دارد.

اولین قدم، جداسازی مشکلات الکتریکی از مشکلات مکانیکی است. بسیاری از خطاهای درایو در واقع ناشی از مشکلات مکانیکی مانند اصطکاک زیاد در ریل‌ها یا عدم توازن در وزن کابین است که در نهایت باعث افزایش جریان و بروز خطای OC می‌شود.

در مرحله دوم، بررسی سلامت الکترونیک قدرت انجام می‌شود. در این مرحله، مهندسان باید با استفاده از تجهیزات دقیق، سلامت پل دیودها و ماژول‌های IGBT را بررسی کنند. اگر درایو دچار اتصال کوتاه شده باشد، باید به دنبال علت اصلی آن گشت؛ چرا که صرف تعویض قطعه سوخته بدون رفع علت (مانند نوسان ولتاژ یا مشکل زمین) منجر به سوختن مجدد قطعه خواهد شد.

در مرحله سوم، تحلیل بخش کنترلی و فرکانسی صورت می‌گیرد. در درایوهای کانه، دقت در کنترل موقعیت بسیار حیاتی است. اگر درایو در هنگام توقف دچار لرزش یا خطا شود، احتمال وجود نویز در سیگنال‌های انکودر یا نقص در مدارات فیلترینگ وجود دارد. استفاده از اسیلوسکوپ برای بررسی کیفیت پالس‌های گیت و سیگنال‌های بازخورد، از ضروریات این مرحله است.

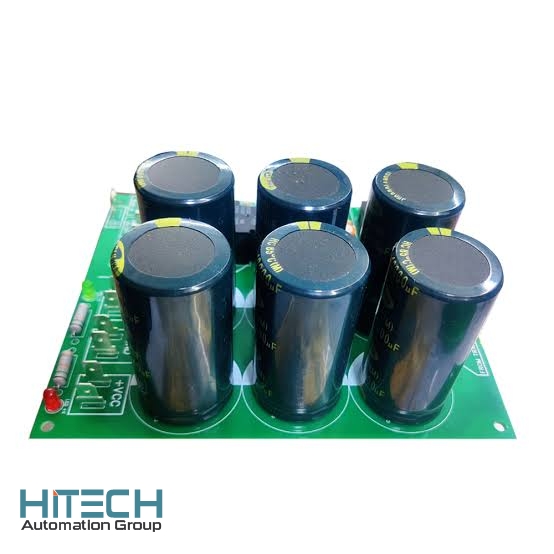

مرحله چهارم، بازبینی خازن‌های باس DC است. از آنجا که این درایوها با فرکانس‌های بالا و تغییرات بار شدید کار می‌کنند، خازن‌ها تحت فشار شدیدی هستند. تست ریپل ولتاژ خازن‌ها می‌تواند نشان‌دهنده فرسودگی آن‌ها باشد، حتی اگر در ظاهر سالم به نظر برسند.

چرا تعمیر درایوهای کانه نیازمند خدمات تخصصی هایتک صنعت است؟

با توجه به ماهیت حساس و حیاتی درایوهای KONE، این تجهیزات نباید توسط تعمیرکاران عمومی یا مراکز فاقد تجهیزات پیشرفته تعمیر شوند. در اینجا دلایل اصلی ضرورت انتخاب هایتک صنعت برای این نوع تعمیرات ارائه می‌شود.

نخست، اهمیت دقت در بازگرداندن استانداردهای ایمنی. درایوهای کانه مسئولیت جان انسان‌ها را بر عهده دارند. هایتک صنعت با درک این حساسیت، فرآیند تعمیرات خود را بر پایه بازسازی کامل قابلیت‌های ایمنی بنا کرده است. ما تنها قطعه سوخته را تعویض نمی‌کنیم، بلکه تمام پروتکل‌های حفاظتی و منطق‌های ایمنی درایو را پس از تعمیر، تست و بازبینی می‌کنیم تا اطمینان حاصل شود که دستگاه دقیقاً مطابق با استانداردهای اصلی کانه عمل می‌کند.

دومین دلیل، دسترسی به تجهیزات تست و عیب‌یابی سطح بالا است. همان‌طور که در بخش‌های فنی ذکر شد، تشخیص خطای درایوهای کانه نیازمند اسیلوسکوپ‌های دقیق، مولتی‌مترهای با دقت بالا و ابزارهای تحلیل سیگنال است. هایتک صنعت با سرمایه‌گذاری گسترده بر روی تجهیزات آزمایشگاهی، امکان عیب‌یابی ریشه‌ای را فراهم کرده است. این امر باعث می‌شود که خطاهای پنهان که در روش‌های سنتی قابل تشخیص نیستند، شناسایی شده و از بروز خرابی‌های ناگهانی و پرهزینه در آینده جلوگیری شود.

سوم، تخصص مهندسی و دانش عمیق تیم فنی. تعمیر درایوهای کانه نیازمند دانشی است که فراتر از الکترونیک پایه باشد. تیم فنی هایتک صنعت با تجربه عملی در زمینه کنترل حرکت و الگوریتم‌های پیچیده درایوهای کانه، قادر است حتی پیچیده‌ترین خطاهای نرم‌افزاری و سخت‌افزاری را حل کند. این تخصص باعث می‌شود که زمان توقف سیستم (Downtime) به حداقل ممکن برسد و اعتماد مشتریان حفظ شود.

چهارم، استفاده از قطعات با کیفیت و تضمین ماندگاری. یکی از بزرگترین ریسک‌های تعمیرات غیرمتخصص، استفاده از قطعات تقلبی یا کیفیت پایین است که در درایوهای حساس کانه می‌تواند منجر به فاجعه شود. هایتک صنعت متعهد به استفاده از قطعاتی است که با مشخصات فنی سازنده مطابقت کامل داشته باشند. این رویکرد باعث می‌شود که طول عمر عملیاتی درایو پس از تعمیر، به سطح استاندارد بازگردد.

در نهایت، هایتک صنعت با ارائه خدمات جامع از عیب‌یابی تا تست نهایی و پشتیبانی، ریسک‌های مربوط به تعمیرات درایوهای کانه را به حداقل می‌رساند. انتخاب هایتک صنعت، یعنی انتخاب آرامش خاطر برای مدیران تاسیسات و تضمین ایمنی برای کاربران سیستم‌های بالابر. ما در هایتک صنعت، تعمیرات را نه یک وظیفه، بلکه یک مسئولیت مهندسی می‌دانیم.
