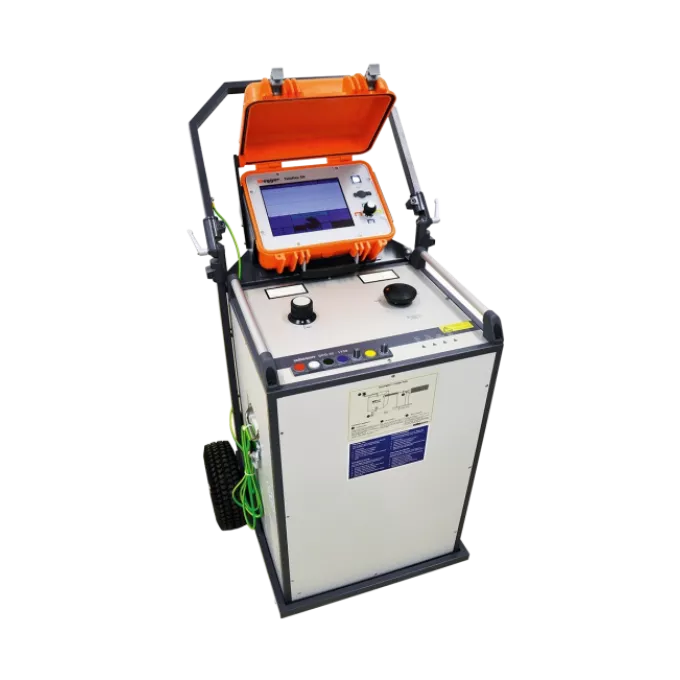

دستگاه SPG 32-1750 که توسط شرکت Megger تولید شده است، یکی از پیشرفتهترین تجهیزات برای تشخیص و مکانیابی خطاهای کابلهای فشار قوی و متوسط است. این دستگاه با ویژگیهای منحصربهفرد خود، به کارشناسان و متخصصان امکان میدهد تا بهسرعت و با دقت بالایی انواع خطاهای کابل را شناسایی و برطرف کنند.
ویژگیها و مشخصات فنی SPG 32-1750
دستگاه SPG 32-1750 با طراحی کاملاً مستقل و قابل حمل، قابلیتهای متعددی را در اختیار کاربران قرار میدهد:
1. عملکرد تخلیه ضربهای (Shock Discharge Generator)
این ویژگی برای انجام آزمایشهای مختلف بر روی کابلهای فشار قوی و متوسط استفاده میشود. دستگاه قادر است با تولید انرژی ضربهای بالا، ولتاژهای مختلف را به کابل اعمال کند تا عملکرد عایق و کابلها مورد آزمایش قرار گیرد. این عمل معمولاً برای شبیهسازی شرایط بحرانی و بررسی نحوه عملکرد کابل در برابر فشارهای لحظهای است.
- ولتاژهای خروجی: 8، 16، و 32 کیلوولت: این ولتاژها به دستگاه اجازه میدهند تا برای شبیهسازی شرایط مختلف فشار و عملکرد، انواع آزمایشها را با ولتاژهای مختلف انجام دهد. بهطور معمول، این آزمایشها برای تشخیص مشکلاتی مانند شکست عایق یا اتصال کوتاه در کابلها ضروری هستند.
- انرژی تخلیه: 1750 ژول (با امکان ارتقا به 3500 ژول): انرژی تخلیه ضربهای بر اساس میزان ولتاژ و شدت آن میتواند تنظیم شود. این انرژی ضربهای بالا برای اعمال فشار روی عایق کابلها به کار میرود تا نقصهای موجود شبیهسازی و شناسایی شوند. این ویژگی برای ارزیابی مقاومت کابلها به شدتهای بالا ضروری است.
- روش بازتاب قوس (Arc Reflection Method – ARM):
– حداکثر ولتاژ تحریک: 32 کیلوولت: این مقدار حداکثر ولتاژی است که میتواند برای تحریک قوس در کابل استفاده شود. تحریک قوس به ایجاد یک نقطه خطا و بازتاب پالسهای الکتریکی به دستگاه کمک میکند تا مکان دقیق خطا را شناسایی کند.
– مدت زمان قوس: 1 تا 10 میلیثانیه: این مدت زمان نشاندهنده مدت زمانی است که قوس در هنگام تست در کابل حفظ میشود. این پارامتر برای اندازهگیری دقیقتر و دریافت بازتابهای صحیح از کابل ضروری است. - مکانیابی خطای غلاف کابل (Sheath Fault Location):
– ولتاژ خروجی: 0 تا 5 کیلوولت: این ولتاژ برای شناسایی خطاهای غلاف کابلهای زیرزمینی استفاده میشود. ولتاژ پایینتر برای جلوگیری از آسیب به کابلها و تجهیزات اطراف طراحی شده است.
– جریان خروجی: 0 تا 160 میلیآمپر: این جریان نشاندهنده میزان جریان الکتریکی است که برای مکانیابی خطای غلاف استفاده میشود. جریان بالا میتواند خطاهای کوچکتر و محلیتر را شناسایی کند. - آزمون ولتاژ بالا (High Voltage Testing):
– ولتاژ تست: 0 تا 32 کیلوولت: این ولتاژ برای انجام تستهای ولتاژ بالا بر روی کابلها استفاده میشود تا مقاومت و سلامت عایق آنها بررسی شود. این تستها برای اطمینان از عملکرد صحیح کابلها و جلوگیری از خرابیهای ناگهانی ضروری هستند.
– جریان تست: 0 تا 20 میلیآمپر: جریان تست نشاندهنده مقدار جریانی است که در طول تستهای ولتاژ بالا از طریق کابل عبور میکند. این پارامتر برای اندازهگیری دقت و کیفیت عایق کابلها مهم است. - ابعاد و وزن:
- ابعاد: 520x430x750 میلیمتر
- وزن: 135 کیلوگرم (نسخه 1750 ژول)
کاربردها
SPG 32-1750 در صنایع مختلف برای مکانیابی و رفع خطاهای کابل به کار میرود. برخی از مهمترین کاربردهای این دستگاه عبارتاند از:
- شناسایی خطاهای کابلهای زیرزمینی در شبکههای برق فشار قوی و متوسط.
- آزمونهای ولتاژ بالا برای بررسی سلامت عایق کابلها.
- مکانیابی خطاهای غلاف کابلهای پلاستیکی عایقدار با استفاده از روش ولتاژ پلهای.
- تشخیص پیشرفته خطاها با ترکیب دستگاه با تجهیزات بازتابسنج مانند Teleflex.
مزایا
- طراحی مستقل: دستگاه بدون نیاز به تجهیزات جانبی میتواند بهصورت قابل حمل استفاده شود.
- ایمنی بالا: تمامی اتصالات ولتاژ بالا در بخش پشتی دستگاه قرار دارند و از کاربر جدا شدهاند.
- چندکاره بودن: امکان انجام چندین عملکرد در یک دستگاه واحد.
- سازگاری با تجهیزات دیگر: قابلیت ترکیب با تجهیزات بازتابسنج برای تشخیص دقیقتر.
خدمات تعمیر و تجهیز در هایتک صنعت
شرکت هایتک صنعت بهعنوان یکی از پیشروترین ارائهدهندگان خدمات فنی در حوزه تجهیزات الکترونیکی و صنعتی، خدمات زیر را برای دستگاه SPG 32-1750 ارائه میدهد:
- فروش:
- ارائه دستگاههای اصل با گارانتی معتبر.
- مشاوره تخصصی برای انتخاب دستگاه متناسب با نیاز مشتریان.
- تعمیرات تخصصی:
- تعمیر قطعات و رفع خطاهای عملکردی دستگاه.
- استفاده از قطعات یدکی اصلی و بهروز.
- نصب و راهاندازی:
- راهاندازی دستگاه و آموزش نحوه استفاده به کاربران.
- ارائه راهکارهای ایمنی برای استفاده از تجهیزات ولتاژ بالا.
- کالیبراسیون و نگهداری:
- کالیبراسیون دقیق دستگاه برای اطمینان از عملکرد صحیح.
- برنامههای نگهداری پیشگیرانه برای افزایش طول عمر دستگاه.
چرا هایتک صنعت؟
- تخصص و تجربه: تیمی از مهندسان مجرب و متخصص.
- خدمات سریع و باکیفیت: پاسخگویی سریع به درخواست مشتریان.
- پشتیبانی فنی: ارائه مشاوره و پشتیبانی 24/7.
نتیجهگیری
دستگاه SPG 32-1750 با ویژگیهای پیشرفته و عملکرد چندمنظوره، یکی از بهترین انتخابها برای شناسایی و رفع خطاهای کابلهای فشار قوی و متوسط است. با خدمات تخصصی هایتک صنعت، میتوانید از عملکرد بهینه این دستگاه اطمینان حاصل کنید و نیازهای خود را در زمینه فروش، تعمیر، و تجهیز به بهترین شکل برطرف کنید. برای دریافت اطلاعات بیشتر یا سفارش دستگاه، با تیم ما تماس بگیرید.
