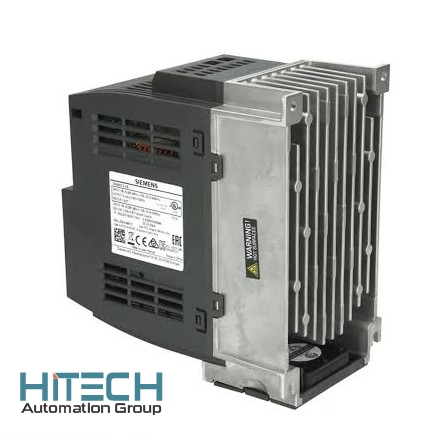

تعمیر درایو زیمنس سینامیکس V20
تعمیر درایو زیمنس سینامیکس V20
درایوهای سری سینامیکس V20 زیمنس، به عنوان درایوهای اقتصادی و کاربردی (Basic Drives)، در طیف گسترده‌ای از کاربردهای صنعتی مانند پمپ‌ها، فن‌ها، کانوایرها و سیستم‌های انتقال مواد استفاده می‌شوند. برخلاف سری‌های پیشرفته‌تر مانند S120 که ساختاری بسیار پیچیده و ماژولار دارند، سری V20 بر پایه سادگی، قابلیت اطمینان بالا و نصب آسان طراحی شده است. با این حال، سادگی در طراحی به معنای بی‌خطر بودن آن‌ها از خرابی نیست؛ در واقع، به دلیل کارکرد در شرایط عملیاتی متنوع و محیط‌های صنعتی سخت، این درایوها با چالش‌های الکتریکی و حرارتی خاصی روبرو هستند.
اگر درایو زیمنس شما نیاز به تعمیر و یا بازدید حضوری دارد همین حالا کلیک کنید.
معماری فنی و ویژگی‌های ساختاری درایو V20
درایو V20 از یک معماری یکپارچه (Integrated Architecture) بهره می‌برد. برخلاف مدل‌های ماژولار، در این درایو بخش‌های قدرت، کنترل و تغذیه در یک بدنه واحد قرار دارند. این یکپارچگی باعث می‌شود که درایو در ابعاد کوچک‌تر و با هزینه کمتر ساخته شود، اما در عین حال، هرگونه آسیب به بخش قدرت (مانند سوختن IGBT)، مستلزم بررسی دقیق کل سیستم است، زیرا مجزایی برای تعویض قطعات وجود ندارد.
بخش اصلی این درایو شامل واحد کنترلر، مدارات قدرت و بخش تغذیه است. کنترلر V20 وظیفه مدیریت پارامترها و اجرای الگوریتم‌های کنترل سرعت را بر عهده دارد. این واحد با پروتکل‌های ارتباطی ساده‌ای مانند Modbus RTU کار می‌کند. بخش قدرت شامل یک پل یکسوساز برای تبدیل جریان AC به DC و یک اینورتر IGBT برای تبدیل مجدد جریان DC به AC با فرکانس متغیر است. سیستم خنک‌کنشی این درایو نیز عمدتاً مبتنی بر دفع حرارت از طریق هیت‌سینک‌های بزرگ و جریان هوای محیطی است که حساسیت بالایی به میزان آلودگی محیط اطراف دارد.
تحلیل ریشه‌ای و الگوهای خرابی در سری V20
خرابی‌های درایو V20 معمولاً در سه دسته اصلی طبقه‌بندی می‌شوند: مشکلات مربوط به کیفیت توان، استهلاک قطعات الکترونیکی و عوامل محیطی.
اولین و رایج‌ترین عامل خرابی، نوسانات ولتاژ ورودی و گذارهای الکتریکی (Transients) است. از آنجایی که این درایوها در کاربردهای پایه استفاده می‌شوند، اغلب در تابلوهای برق با تجهیزات متنوعی هم‌خانواده هستند. وقوع پدیده Transientها یا نویزهای برگشتی از شبکه می‌تواند باعث آسیب به خازن‌های اصلی و یا حتی از کار افتادن مدارات کنترلر شود. همچنین، در کاربردهای پمپ و فن، پدیده برگشت جریان (Regenerative Energy) در زمان توقف سریع می‌تواند باعث افزایش ناگهانی ولتاژ باس دی‌سی و تریپ‌های مکرر یا سوختن قطعات قدرت شود.
دومین عامل، استهلاک حرارتی IGBTها است. در محیط‌هایی که دمای تابلو برق بالا است، نرخ سوئیچینگ قطعات باعث ایجاد گرمای بسیار زیاد می‌شود. اگر سیستم خنک‌کننده (فن یا مسیر عبور هوا) دچار گرفتگی شود، دمای اتصال (Junction Temperature) قطعه از حد مجاز فراتر رفته و منجر به شکست حرارتی نیمه‌هادی می‌شود.
سومین عامل، رطوبت و آلودگی‌های محیطی است. به دلیل ساختار یکپارچه، ورود ذرات رسانا به داخل بدنه درایو مستقیماً با مدارات کنترل و قدرت در تماس است. این موضوع می‌تواند باعث ایجاد اتصال کوتاه بین پایه‌های قطعات ریز یا ایجاد مسیرهای نشت جریان در بردها شود که منجر به خطاهای نامشخص و غیرقابل پیش‌بینی در درایو می‌گردد.
جدول رایج‌ترین خطاهای نمایش داده شده در صفحه نمایش درایو V20 به همراه تحلیل فنی و روش‌های اصلاحی
|
نوع خطا |
پیام یا وضعیت |
تحلیل ریشه فنی |
راهکار اجرایی و بازسازی |
|---|---|---|---|
|
خطای اضافه جریان (Overcurrent) |
نمایش خطا در هنگام شتاب‌گیری |
اتصال کوتاه در موتور یا خرابی IGBT |
تست عایق بودن سیم‌کشی موتور و بررسی سلامت ماژول قدرت |
|
خطای ولتاژ بالا (Overvoltage) |
تریپ در زمان کاهش بار یا توقف |
انرژی بازگشتی از موتور یا مشکل در خازن‌ها |
نصب مقاومت مهار (Braking Resistor) یا بررسی سلامت خازن‌های باس |
|
خطای ولتاژ پایین (Undervoltage) |
تریپ در هنگام شروع به کار |
افت ولتاژ شبکه یا خرابی مدار یکسوساز |
بررسی پایداری برق ورودی و تست پل یکسوساز |
|
خطای حرارتی (Overload/Temperature) |
توقف در اثر گرمای زیاد |
گرفتگی مسیر هوا یا خرابی فن (در مدل‌های دارای فن) |
پاکسازی هیت‌سینک و بررسی جریان هوای محیطی |
|
خطای پارامتر یا فرمور |
عدم امکان تنظیم یا ریست نشدن |
آسیب به حافظه EEPROM یا نوسان ولتاژ ۲۴ ولت |
بازسازی مدار تغذیه کنترلر و بازنویسی پارامترها |
|
خطای ارتباطی (Modbus) |
عدم پاسخ‌دهی به سیستم PLC |
سیستم PLC | نویز شدید در کابل‌های ارتباطی یا خرابی ماژول RS485 |
استفاده از کابل شیلددار و ایزولاسیون پروتکل ارتباطی |
پروتکل بازسازی مهندسی برای درایوهای V20
فرآیند تعمیر در درایوهای V20 برخلاف مدل‌های بسیار گران‌قیمت، باید با دقت بسیار بالایی انجام شود تا تعادل بین هزینه و کیفیت حفظ گردد. پروتکل بازسازی در هایتک صنعت شامل مراحل زیر است:
۱. ایزولاسیون و تست اولیه
ابتدا تمامی اتصالات قدرت و فرمان جدا شده و درایو تحت ولتاژ کنترل (بدون بار) تست می‌شود تا سلامت بخش کنترلر و نمایشگر اطمینان حاصل گردد.
۲. تست الکتریکی قطعات قدرت
با استفاده از مولتی‌مترهای دقیق و تست‌های دی‌اکسید کربن (Diode Test)، سلامت دیودهای پل یکسوساز و ترانزیستورهای IGBT بررسی می‌شود. هرگونه عدم تقارن در ولتاژ افت مشخصه‌ها، نشان‌دهنده نقص در قطعه است.
۳. پاکسازی و بازسازی بردها
بردها با استفاده از فرآیند شستشوی صنعتی برای حذف رسوبات و آلودگی‌های محیطی آماده می‌شوند. این مرحله برای جلوگیری از خطاهای ریشه‌ای ناشی از نشت جریان حیاتی است.
۴. جایگزینی قطعات با استاندارد اصلی
در صورت نیاز به تعویض، تنها از قطعاتی استفاده می‌شود که پارامترهای الکتریکی (مانند سرعت سوئیچینگ و تحمل جریان) دقیقاً با مشخصات اصلی زیمنس مطابقت داشته باشند.
۵. کالیبراسیون و تست نهایی
پس از بازسازی، درایو تحت بار شبیه‌سازی شده تست می‌شود تا از دقت کنترل سرعت و پایداری ولتاژ باس در شرایط گذرا اطمینان حاصل شود.
مدیریت چرخه عمر و پیشگیری از خرابی در V20
برای افزایش طول عمر درایوهای V20، رعایت چند نکته کلیدی در طراحی تابلو و نصب ضروری است. نخست، حتماً از فیوزهای مناسب برای حفاظت از بخش ورودی استفاده کنید تا در صورت بروز اتصال کوتاه در درایو، آسیب‌های بزرگتری به شبکه وارد نشود.
دوم، مدیریت دمای تابلو برق. از آنجایی که V20 در بسیاری از موارد در محیط‌های پرگرد و غبار نصب می‌شود، نصب فن‌های خروجی مناسب و استفاده از فیلترهای هوا در ورودی تابلو، عمر قطعات الکترونیکی را دوچندان می‌کند.
سوم، توجه به کابل‌کشی. استفاده از کابل‌های شیلددار برای بخش خروجی موتور، نه تنها از نویزهای الکترومغناطیسی جلوگیری می‌کند، بلکه از استهلاک زودهنگام عایق سیم‌کشی موتور نیز جلوگیری می‌نماید. در نهایت، انجام بازرسی‌های دوره‌ای برای بررسی سلامت اتصالات و تمیزی بدنه درایو، از بروز خرابی‌های ناگهانی و توقف تولید جلوگیری می‌کند.
خدمات تخصصی هایتک صنعت
درایوهای زیمنس V20 با وجود سادگی ظاهری، در صورت عدم نگهداری صحیح و تعمیرات غیرتخصصی، می‌توانند به کانون تولید خطا در خطوط تولید تبدیل شوند. تعمیر این تجهیزات نیازمند دقت در تشخیص خطاهای ظریف و اجرای پروتکل‌های بازسازی دقیق است تا از تکرار خرابی‌ها جلوگیری شود. در هایتک صنعت، ما با تمرکز بر بازسازی مهندسی و استفاده از استانداردهای دقیق، فرآیند تعمیر درایو V20 را به سطحی فراتر از یک تعویض قطعه ساده ارتقا داده‌ایم. اگر در خط تولید خود با خطاهای مکرر در درایوهای V20 مواجه هستید، تیم متخصص ما آماده است تا با تحلیل ریشه‌ای و ارائه راهکارهای پایدار، پایداری سیستم شما را تضمین کند.
