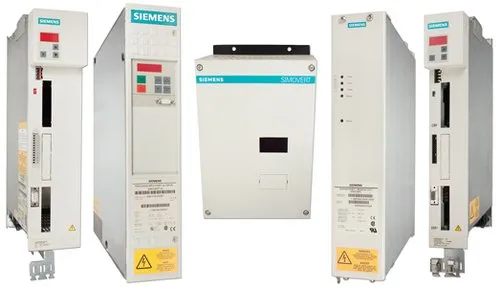

تعمیر درایو زیمنس Simovert MasterDrive
تعمیر درایو زیمنس Simovert MasterDrive
در دنیای پیچیده اتوماسیون صنعتی، سری درایوهای Simovert MasterDrive زیمنس به عنوان ستون‌های اصلی سیستم‌های کنترل حرکت (Motion Control) شناخته می‌شوند. این درایوها برخلاف درایوهای عمومی، برای وظایفی طراحی شده‌اند که دقت میلی‌ثانیه‌ای، همگام‌سازی دقیق محورها و پاسخ‌دهی فوق‌سریع به فرمان‌های کنترل نیاز دارند. به دلیل ماهیت تخصصی این تجهیزات، هرگونه خطا در فرآیند تعمیر یا استفاده از قطعات غیر استاندارد، می‌تواند منجر به از دست رفتن دقت موقعیت‌دهی، بروز نوسانات در حرکت محورها و در نهایت آسیب‌های مکانیکی جبران‌ناپذیر به سیستم‌های انتقال قدرت شود. مدیریت صحیح این درایوها نیازمند رویکردی است که هم به الکترونیک قدرت و هم به پروتکل‌های پیچیده کنترل محور تسلط کامل داشته باشد.
اگر درایو زیمنس مستر درایو شما نیاز به تعمیر و یا بازدید حضوری دارد همین حالا کلیک کنید
ماهیت خرابی در MasterDrive
سری MasterDrive به دلیل قابلیت‌های گسترده در کنترل موقعیت (Position Control) و کنترل گشتاور (Torque Control)، از نظر ساختاری بسیار حساس‌تر از درایوهای معمولی هستند. این حساسیت ناشی از معماری کنترل بازخورد (Feedback Loop) در آن‌هاست.
چالش اول مدیریت نویز
از آنجایی که این درایوها برای کنترل دقیق محورها کار می‌کنند، کوچکترین نویز الکترومغناطیسی در مسیر کابل‌های انکودر یا در بخش‌های داخلی برد کنترل، می‌تواند باعث ایجاد خطای موقعیت (Position Error) شود. این خطا باعث می‌شود که سیستم کنترل مرکزی (PLC) تصور کند محور در جای درست نیست و در نتیجه دستور توقف اضطراری یا اصلاح مسیر صادر کند که این امر منجر به لرزش‌های شدید یا توقف‌های ناگهانی در خط تولید می‌شود.
چالش دوم، استهلاک بخش‌های کنترلی در اثر نوسانات ولتاژ
درایوهای MasterDrive دارای پردازنده‌هایی هستند که وظیفه محاسبات پیچیده ریاضی برای کنترل حرکت را بر عهده دارند. هرگونه نوسان در ولتاژ تغذیه داخلی یا عدم پایداری در بخش باس دی‌سی، می‌تواند باعث فساد داده‌ها (Data Corruption) در حافظه کنترل یا حتی از کار افتادگی دائمی پردازنده اصلی شود. برخلاف درایوهای ساده، در اینجا ما با یک کامپیوتر صنعتی کوچک در داخل درایو روبرو هستیم که هرگونه اختلال در عملکرد آن، کل فرآیند حرکت را مختل می‌کند.
کالبدشکافی فنی و ریشه‌های اصلی خرابی
برای رسیدن به یک تعمیر مهندسی شده، باید دقیقاً بدانیم مشکل از کجای سیستم است. در MasterDrive، خرابی‌ها معمولاً در سه سطح طبقه‌بندی می‌شوند.
سطح اول، سطح قدرت (Power Stage)
خرابی در این سطح معمولاً شامل سوختگی ماژول‌های IGBT یا نقص در پل یکسوساز است. این اتفاقات اغلب ناشی از گذارهای بسیار سریع جریان یا ناتوانی سیستم در مهار انرژی برگشتی (Regenerative Energy) است. اگر واحد مهار انرژی (Braking Unit) یا خازن‌های باس دی‌سی دچار نقص باشند، انرژی اضافی به جای تخلیه، به قطعات قدرت فشار می‌آورد و باعث شکست آن‌ها می‌شود.
سطح دوم، سطح کنترل و پردازش (Control & Processing)
این بخش شامل بردهای اصلی کنترل است که وظیفه مدیریت پارامترها و اجرای الگوریتم‌های کنترل را دارد. خرابی در این سطح اغلب ناشی از قطعات الکترونیکی ریز (SMD) است که در اثر حرارت یا نوسانات ولتاژ آسیب دیده‌اند. مشکلاتی مانند عدم امکان دسترسی به پارامترها یا خطاهای ارتباطی (Communication Faults) معمولاً از این بخش نشأت می‌گیرند.
سطح سوم، سطح بازخورد و ارتباط (Feedback & Communication)
این سطح شامل بخش‌های مربوط به دریافت اطلاعات از انکودر و ارتباط با شبکه (مانند PROFIBUS یا DRIVE-CLiQ) است. خرابی در این سطح بسیار فریبنده است؛ زیرا ممکن است درایو از نظر قدرت کاملاً سالم باشد، اما به دلیل ناتوانی در درک موقعیت دقیق محور یا عدم دریافت فرمان‌های شبکه، عملاً از کار بیفتد.
جدول تحلیل خطاها و پروتکل‌های بازسازی تخصصی MasterDrive
|
نوع خطا |
پیام یا وضعیت |
تحلیل ریشه فنی |
رویکرد تخصصی بازسازی |
|---|---|---|---|
|
خطای موقعیت (Position Error) |
اختلاف بین موقعیت فرمان و واقعی |
خرابی انکودر یا نویز در مسیر بازخورد |
تست سلامت انکودر و اصلاح مسیرهای شیلددار |
|
خطای ارتباطی (Comm. Fault) |
عدم شناسایی در شبکه |
خرابی پورت ارتباطی یا نویز در پروتکل |
بازسازی مدارات ارتباطی و تست ایزولاسیون |
|
خطای جریان (Overcurrent) |
تریپ ناگهانی در هنگام حرکت |
سوختگی IGBT یا نقص در مدار درایور گیت |
تعویض ماژول‌های قدرت و کالیبراسیون مدارات گیت |
|
خطای ولتاژ باس (DC Link Error) |
نوسان یا افزایش شدید ولتاژ |
نقص در سیستم مهار انرژی یا خازن‌ها |
تست ظرفیت خازن‌ها و بررسی عملکرد واحد ترمز |
|
خطای پردازش (Control Error) |
توقف به دلیل خطای نرم‌افزاری |
فساد داده‌ها یا آسیب به میکروکنترلر |
بازنویسی فرمور و تست پایداری تغذیه داخلی |
|
خطای حرارتی (Thermal Trip) |
توقف در اثر دمای بالای داخلی |
نقص در سیستم خنک‌کننده یا تجمع گرد و غبار |
سرویس تخصصی هیت‌سینک و تست سیستم خنک‌کننده |
پروتکل بازسازی مهندسی
در هایتک صنعت، ما معتقدیم که تعمیر درایوهای MasterDrive نباید صرفاً به معنای تعویض یک قطعه سوخته باشد. ما از پروتکل بازسازی مهندسی پیروی می‌کنیم که شامل مراحل زیر است.
مرحله اول، دیاگنوستیک سیستمی
ما با استفاده از ابزارهای اندازه‌گیری دقیق، رفتار درایو را در لحظه وقوع خطا تحلیل می‌کنیم. هدف ما این است که بفهمیم آیا خرابی از خود درایو نشأت گرفته یا ناشی از شرایط محیطی و شبکه است. این مرحله از تکرار خرابی پس از تعمیر جلوگیری می‌کند.
مرحله دوم، پاکسازی و بازسازی سخت‌افزاری
تمامی بردهای الکترونیکی تحت فرآیند شستشوی تخصصی قرار می‌گیرند تا هرگونه اثر رطوبت یا آلودگی که می‌تواند باعث ایجاد نویز یا آرک الکتریکی شود، حذف گردد. همچنین سیستم‌های خنک‌کننده به طور کامل سرویس می‌شوند تا اطمینان حاصل شود که مدیریت حرارتی در سطح استاندارد است.
مرحله سوم، بازسازی مدارات حساس
در صورت نیاز، مدارات درایور گیت و بخش‌های حساس تغذیه بازسازی می‌شوند. ما از قطعاتی استفاده می‌کنیم که مشخصات فنی آن‌ها دقیقاً با استانداردهای زیمنس مطابقت دارد تا پایداری سیستم در بلندمدت تضمین شود.
مرحله چهارم، کالیبراسیون و تست عملکردی
پس از بازسازی، درایو باید تحت شرایط بار مشابه با محیط اصلی تست شود. این مرحله شامل اطمینان از دقت پاسخ‌دهی در کنترل موقعیت و همگام‌سازی با سایر محورها است.
مدیریت چرخه عمر و پیشگیری از خرابی در سیستم‌های MasterDrive
برای جلوگیری از هزینه‌های سنگین ناشی از خرابی در درایوهای MasterDrive، باید استراتژی‌های پیشگیرانه را در چرخه عمر تجهیزات اعمال کرد.
نخست، کنترل کیفیت برق ورودی. از آنجایی که این درایوها به شدت به پایداری ولتاژ حساس هستند، استفاده از فیلترهای مناسب و محافظ‌های ولتاژ برای جلوگیری از آسیب به بخش‌های کنترل و باس دی‌سی، یک ضرورت است.
دوم، مدیریت محیط و تمیز نگه داشتن سیستم. گرد و غبار و رطوبت دشمن شماره یک درایوهای کنترل حرکت هستند. نظارت مستمر بر وضعیت فیلترهای تابلو و اطمینان از عدم تجمع رسوبات بر روی بردها، می‌تواند عمر درایو را چندین برابر کند.
سوم، مانیتورینگ دوره‌ای پارامترها. با بررسی دوره‌ای لاگ‌های خطا و پارامترهای حرارتی و جریان، می‌توان نشانه‌های اولیه استهلاک (مانند افزایش ریپل ولتاژ یا افزایش دمای ماژول‌ها) را شناسایی کرد و پیش از وقوع خرابی کامل، اقدام به تعمیر پیشگیرانه نمود.
تعمیر درایو های Simovert MasterDrive، وظیفه‌ای است که با کوچکترین اشتباه می‌تواند هزینه‌های تولید را به شدت بالا ببرد. درایوهای این سری به دلیل نقش حیاتی در کنترل حرکت، نیازمند نگاهی مهندسی، دقیق و فراتر از تعمیرات سطحی هستند. هایتک صنعت با بهره‌گیری از پروتکل‌های بازسازی مهندسی و تمرکز بر ریشه‌یابی دقیق خطاها، تضمین می‌کند که درایوهای شما با بالاترین سطح از دقت و پایداری به چرخه تولید بازگردند. اگر به دنبال راهکاری هستید که علاوه بر رفع مشکل فعلی، از تکرار آن در آینده جلوگیری کند، تیم متخصص هایتک صنعت آماده ارائه خدمات تخصصی و مشاوره فنی به شماست.
